液壓機換速回路.

發布時間：2023-04-01T10:30:24更新時間：2023-04-01T10:30:01 瀏覽量：164

[內容摘要]：液壓機 換速回路液壓機換速回路是指執行元件可以實現社會運動發展速度的切換。數控液壓機 一般由本機（主機）、動力系統及液壓控制系統三部分組成。液壓機分類有閥門液壓機，液體液壓機，工程液壓機。單動液壓機液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。...

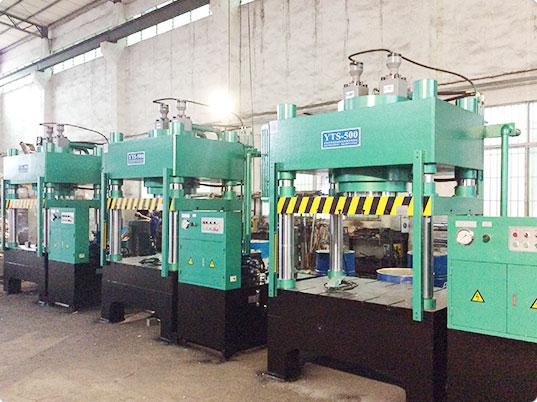

液壓機換速回路

液壓機換速回路是指執行元件可以實現社會運動發展速度的切換。數控液壓機一般由本機（主機）、動力系統及液壓控制系統三部分組成。液壓機分類有閥門液壓機，液體液壓機，工程液壓機。單動液壓機液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。四柱液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構通常采用油泵作為動力機構，一般為積式油泵。塑料制品液壓機一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右），有時也采用 100兆帕以上的超高壓。其他用途的液壓機一般采用 6～25兆帕的工作壓強。油壓機的噸位比水壓機低。伺服熱壓機驅動系統主要有泵直接驅動和泵-蓄能器驅動兩種型式。泵直接驅動 　這種驅動系統的泵向液壓缸提供高壓工作液體，配流閥用來改變供液方向，溢流閥用來調節系統的限定壓強，同時起安全溢流作用。根據換速回

前后路面開關速度相對較快或較慢，可分為快慢開關和慢慢開關兩大類。

1.液壓機差動連接的快速回路

圖7-17顯示了一個快速回路與單活塞桿液壓缸差別連接。當雙位三通電磁換向閥3處于圖示位置時，單活塞桿液壓缸差動連接液壓缸的有效工作面積相當于 al-a2’活塞向右快速移動，單活塞桿液壓缸為非差動連接，有效工作面積為 aj = 。這表明，差動連接速度提高的實質是減小了液壓缸的有效工作面積。該電路擁有屬性結構簡單，價格低廉，通用性強，但只能實現單向增速，增速受液壓缸雙腔有效工作面積的限制。采用該回路時，應注意根據差動連接時較大的流量選擇該回路的閥門，否則壓力損失過大，快進時不能打開溢流閥，不能實現差動。

2. 液壓機雙泵并聯的快速回路

圖7 -18所示為雙泵并聯的快速控制回路。高壓小流量泵1的葉回按執行系統元件可以最大努力工作進行進給速度的需要來確定，工作環境壓力的大p由溢流閥5調定，低壓大流量泵2主要起增速發展作用，它和泵1 白流量加在我們一起應滿足企業執行元件能夠快速提高運動時所需的流量管理要求。

調節順序閥3的設定壓力應比閥門快速運動時的最大工作壓力高0.5-0.8 mpa，此時泵2輸出的油由單向閥4和泵1一起執行成組件，以實現快速運動; 如果需要進入運動狀態，系統壓力上升，閥門3開，泵2卸載，閥4關閉，此時泵1只執行呼叫成分油，以實現工作進入運動狀態。該電路采用電源圖7-18中的雙泵并聯電路，擁有屬性效率高，利用率高，比最大工作進給速度快得多。

1.液壓機快速-慢速進行切換控制回路

圖7-19顯示了一個帶有沖程閥的快慢切換回路。當手動換向閥2右位和沖程閥4下位連接回路(如圖所示)時，液壓缸活塞迅速向右移動，當活塞移動使塊壓下沖程閥4時，沖程閥關閉，液壓油的回油必須通過節流閥6，活塞的運動被切換到緩慢狀態，當換向閥2左連接到人體回路時，液壓油通過單向閥5進入液壓缸的右腔，活塞迅速向左移動。這種電路是擁有屬性快慢速開關更穩定，開關點準確，但不能隨意安排行程閥的安裝位置。
